Hårdvara

Beskrivning

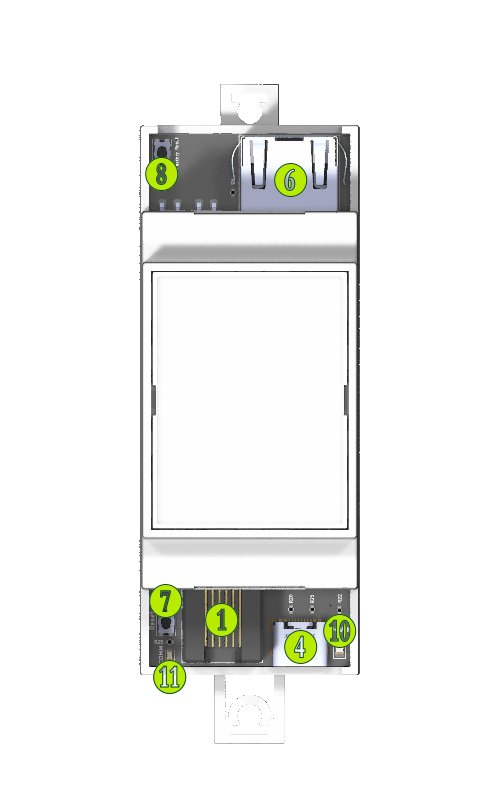

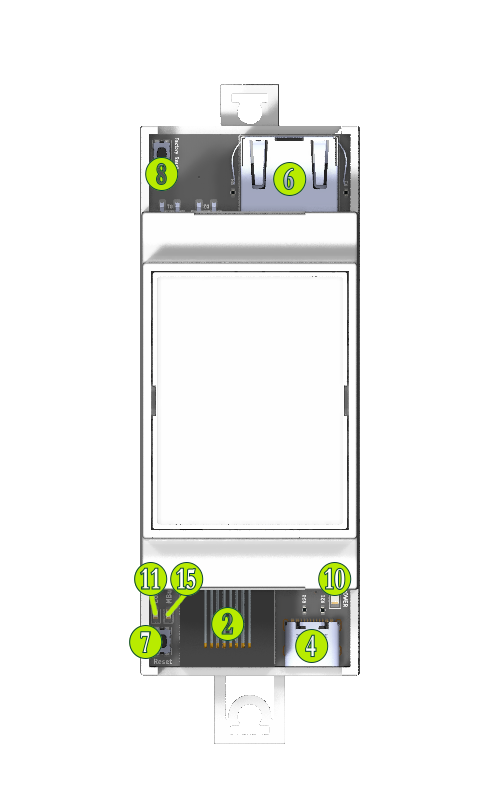

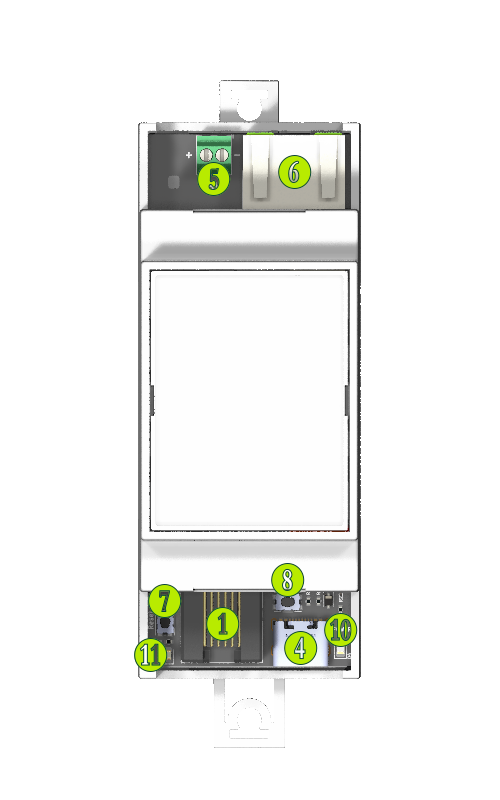

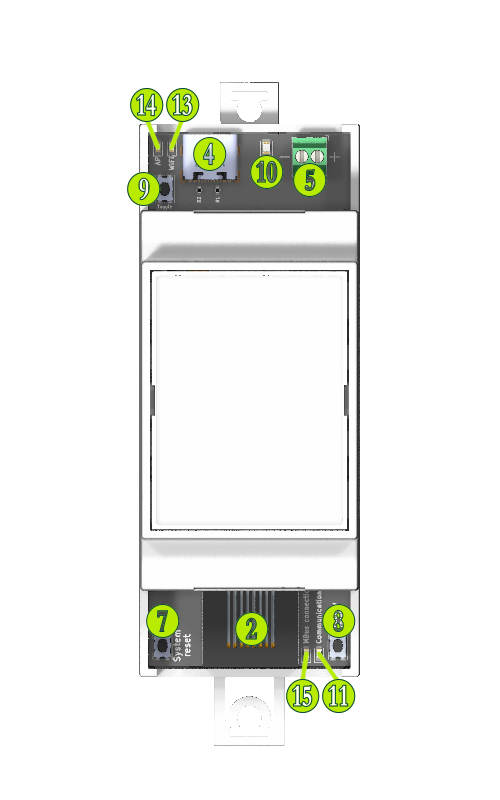

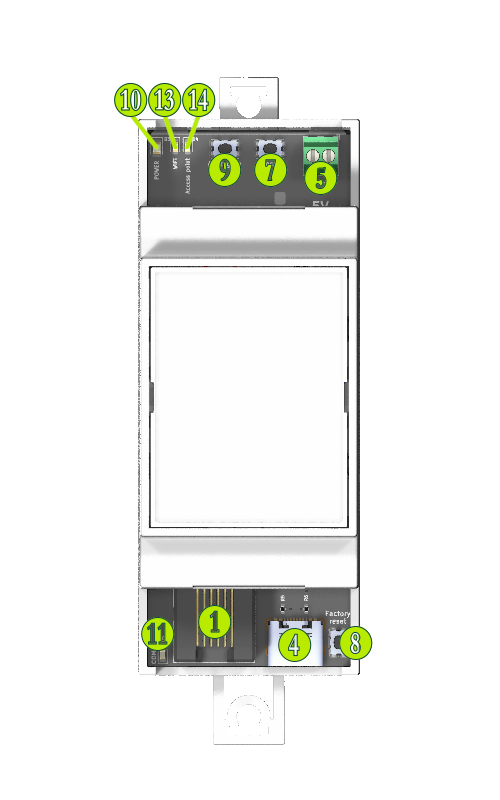

#BeskrivningTyp 81Typ 82Typ 41Typ 41-poeTyp 42-poeTyp 44-poe
1RJ12 port för anslutning till elmätarens P1 port
2RJ45 port för anslutning till elmätarens HAN port
3RS485 port för anslutning till Modbus RTU slinga
4USB port för strömförsörjning och systemloggning
5Skruvplint för strömförsörjning
6Ethernet port
7Knapp för systemåterställning (omstart)
8Knapp för fabriksåterställning
9Knapp för aktivering/avaktivering av WiFi-accesspunkt
10LED för indikation av strömförsörjning
11LED för indikation av inkommande data
12LED för indikation av utgående data
13LED för indikation av WiFi-anslutning
14LED för indikation av WiFi-accesspunkt
15LED för indikation av MBus anslutning
